CAD2024绘制消防中泡沫比例混合器图例

来源:undefined 2024-12-23 00:06:48 1011

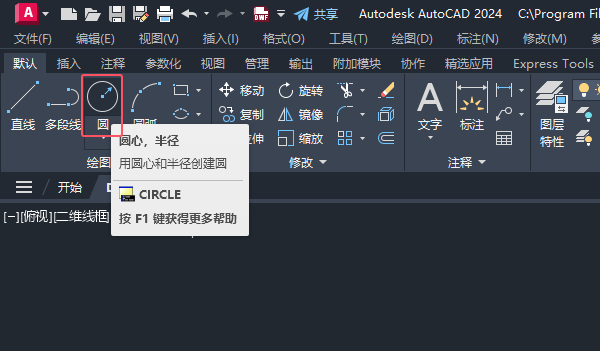

1、打开CAD2024软件,新建空白,点击圆心,半径工具来创建圆。

2、然后绘制一个小圆出来,如下图:

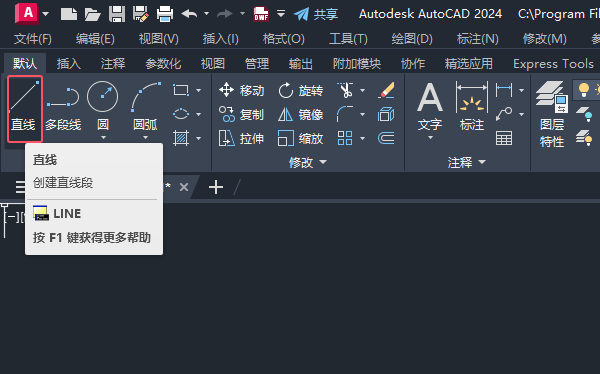

3、然后点击直线工具,

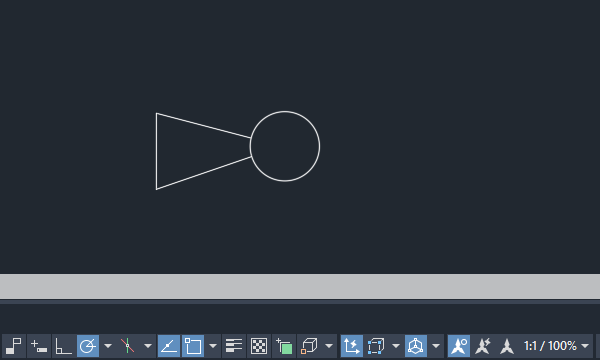

4、在圆的一半绘制三边形出来。

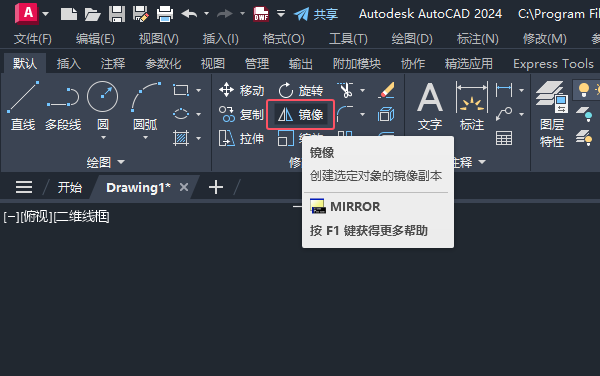

5、然后点击镜像工具。

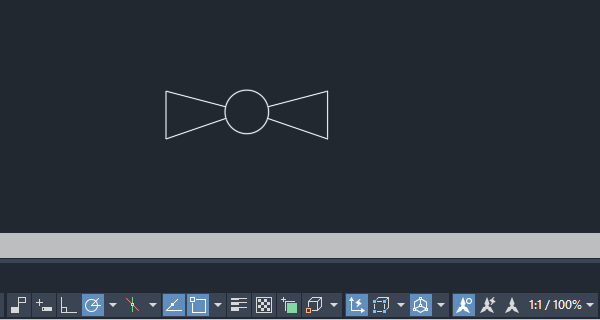

6、然后把左边的三边形镜像到右边复制出来。

7、然后点击文字选项里面的多行文字。如下图:

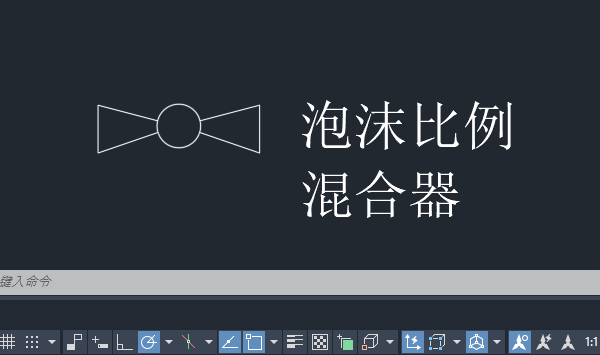

8、然后输入泡沫比例混合器说明内容。
